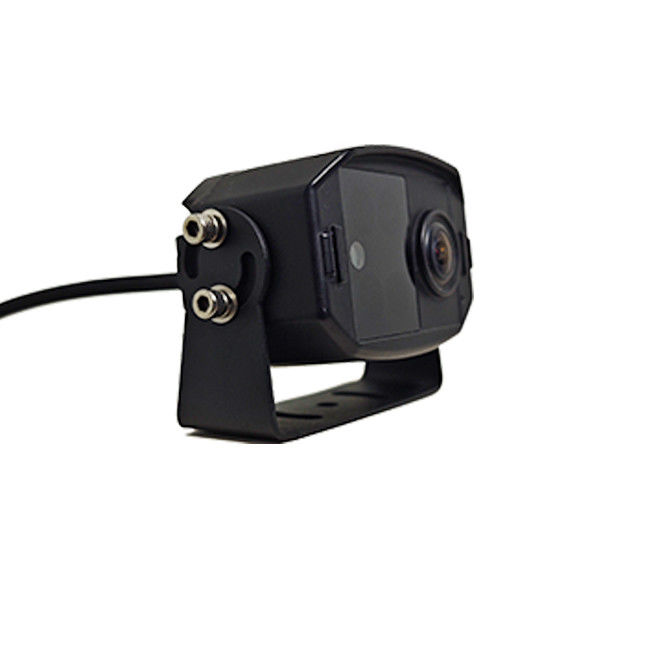

AHD Camera xe ô tô chống nước độ nét cao đèn LED ánh sáng điền ngược giám sát

AHD Camera xe ô tô chống nước cao độ phân giải LED ánh sáng điền ngược giám sát

Số mục kiểm tra Yêu cầu kỹ thuật Phương pháp kiểm tra/công cụ đo

Không có cảm giác trầy xước rõ ràng trên bề mặt của các bộ phận kim loại về kích thước và ngoại hình nhưng có những vết thâm tuyến nhìn thấy được ở khoảng cách thị giác 30cm.Dưới ánh sáng của hai đèn huỳnh quang 40W - 60W ở khoảng cách 25 - 30cm và góc 45 ° kiểm tra trực quan sản phẩm để tìm bất kỳ khiếm khuyết nào về ngoại hình.. Xước Xét bằng ngón tay và không có vết trầy xước trên tay là đủ.

2. Hiệu suất lắp ráp ổn định và được niêm phong.Các nắp trên và dưới có nút mạnh và cấu trúc sản phẩm được lắp ráp bằng tay để mở và đóng xoay và thử nghiệm mô-men xoắn áp suất trực tiếp

3 Kiểm tra điện 1, điều chỉnh camera 2, tín hiệu camera 3, dây điện 4, nguồn điện thử 1Điện áp DC12V và điện suất bình thường hiện tại thử nghiệm kiểm tra thị giác và chức năng thử nghiệm bảng thị giác 2 . lực bình thường cho kết hợp ổ cắm 3. sự xuất hiện bình thường của màn hình giám sát 4. thử nghiệm nguồn điện DC12V

4 điện áp thử nghiệm điện áp (Vpp): 11 - 14V có thể bắt đầu nguồn cung cấp điện điều chỉnh bình thường

5. Under normal working conditions of the image testing camera   the display should be free of spots   the image should be normal   there should be no blurring   color matching   and the display should be full visual inspection instrument

6, Thử nghiệm điện năng 11-14V chức năng hình ảnh là bình thường thử nghiệm hiện tại là bình thường và cấu trúc sản phẩm được lắp ráp bằng tay cho áp lực mô-men xoắn mở và đóng và thử nghiệm

7. Kiểm tra chống nước: Ngâm trong nước sâu 1 mét trong 30 giờ mà không bị nước thấm hoặc sương mù. Kiểm tra trực quan

8. Kiểm tra nhiệt độ cao: 65 độ C. lò nhiệt độ cao. 5 giờ. 80 độ C. lò. 2 giờ. Camera hoạt động bình thường. lò nhiệt độ cao

9, Thử nghiệm nhiệt độ thấp - 20 độ C tủ lạnh lạnh trong 5 giờ tủ lạnh công nghiệp

10. Kiểm tra ngoại hình: Các khoảng trống giữa các phần đậu nối đều và không có sơn lột. Bề mặt sạch sẽ và được kiểm tra trực quan.

11. Kiểm tra thị giác bao bì trung tính theo mô hình tiêu chuẩn của nhà máy và yêu cầu của khách hàng

12 Các yêu cầu khác tùy chỉnh theo yêu cầu của khách hàng

13 Kiểm tra chế độ rung động 1 đạp mạnh 2 đạp trung bình 3 đạp rung động thấp thử dụng cụ rung

14 máy sao chép nguồn điện thử nghiệm 12V nguồn điện trên chế độ 24 - giờ lão hóa 12V nguồn điện

15, Mô phỏng nguồn điện thử nghiệm nguồn điện 12V - 36V Điện trên chế độ. Kết nối máy ghi để thử nghiệm. Nguồn điện điều chỉnh + máy ghi xe + màn hình

16 Kết quả thử nghiệm hiệu ứng thị giác ban đêm 15 mét thiết bị hiển thị đặc biệt rõ ràng được thử nghiệm trong một phòng tối 20 mét
Kết luận toàn diện: đủ điều kiện OK Không đủ điều kiện

Máy ảnh trong xe là thiết bị cảm biến cốt lõi của ADAS (Hệ thống hỗ trợ lái xe tiên tiến).Hiện tại lái xe thông minh toàn cầu đã mở ra một cửa sổ chuyển đổi từ L2 đến L3 / L4 và số lượng camera được cài đặt sẽ tăng từ 3 - 8 đến 8 - 12. According to CINNO Research   the number of cameras installed in passenger cars in the Chinese market will exceed 100 million in 2025   and the compound annual growth rate from 2021 to 2025 will reach CAGR 21% .
Hiện tại trong máy ảnh xe hơi chủ yếu được chia thành phía trước nhìn xung quanh nhìn phía sau nhìn bên và tích hợp trong máy ảnh.
