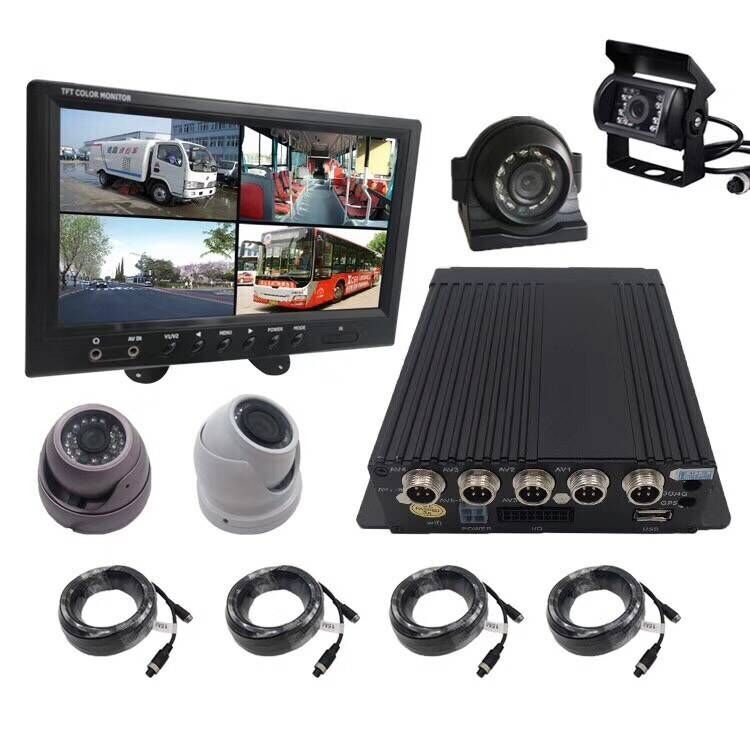

Hệ thống giám sát camera xe ô tô màn hình hiển thị độ nét cao hình ngược 7 - inch 9 - inch 10.1 - inch xe tải

Vị trí lắp đặt: Thông thường nằm ở kính chắn gió và gương chiếu hậu bên trong.
The camera used for forward driving assistance   commonly referred to as the front camera  is mainly used to recognize road vehicles and pedestrians ahead   with a viewing angle of about 45 °  The image sensor    combined with a dual core MCU extended by DSP  provides incoming video frames for image processing   monitors the situation ahead of the road  and can achieve auxiliary driving functions such as FAM   LDW    ACC   etc    In addition    emerging night vision cameras are generally also in this area


Có nhiều phương pháp phân loại cho máy ảnh hiện có:dựa trên số lượng ống kính CMOS trong máy ảnh chúng tôi phân loại nó thành đơn mắt và thoáng mắt theo góc nhìn của máy ảnh có góc rộng và mắt cá

In this article   the editor uses classification based on the installation position of the camera and its different field of view   It is generally divided into front view   rear view   surround view    side view    and inner view cameras    The editor has compiled an introduction to the application of some cameras in vehicles for reference    Forward facing cameras are commonly single/binocular cameras   which have better ranging

hiệu suất nhưng các thuật toán phức tạp hơn và giá cả cao hơn Số lượng camera ở camera phía trước không được cố định Ví dụ: Tesla được trang bị ba camera
Máy ảnh tầm nhìn hẹp hướng về phía trước với khoảng cách giám sát tối đa 250 mét
Máy ảnh nhìn về phía trước với khoảng cách giám sát tối đa 150 mét
Máy ảnh nhìn rộng hướng về phía trước với khoảng cách giám sát tối đa 60 mét

Máy ảnh hướng về phía trước là máy ảnh cốt lõi của ADAS bao gồm nhận dạng đối tượng, đánh dấu đường, v.v. Do đó thuật toán phức tạp và ngưỡng cao


2. Camera xung quanh
Nơi lắp đặt: logo xe phía trước và phía sau (hoặc gần đó) cũng như một bộ máy ảnh tích hợp vào gương chiếu hậu bên trái và bên phải
Máy ảnh nhìn xung quanh còn được gọi là hệ thống giám sát hình ảnh toàn cảnh được sử dụng để xác định dấu hiệu đường đỗ xe và tình trạng đường và tình trạng xe xung quanh.Nó sử dụng hình ảnh từ nhiều máy ảnh để ghép nối cung cấp hình ảnh 360 độ của xe.. Do nhu cầu phát hiện âm thanh xung quanh của xe, nó thường được lắp đặt ở các vị trí như logo xe hoặc lưới trước xe.
Sơ đồ sơ đồ của hệ thống giám sát hình ảnh surround view
Máy ảnh nhìn xung quanh trên chiếc xe Infiniti EX35 của Nissan được phát hành vào năm 2007
Một hệ thống tích hợp đa camera với tầm nhìn phía trước và tầm nhìn 360 độ được Continental Group ra mắt vào năm 2019
Hiện nay nhìn về phía trước và xung quanh là các ứng dụng máy ảnh được sử dụng rộng rãi nhất

3. Camera nhìn bên
Vị trí lắp đặt: bên trái và bên phải gương chiếu hậu hoặc bên dưới thân xe
Side view cameras are mainly used for blind spot monitoring of BSD    and can achieve forward or backward viewing depending on the installation position    At present    most car manufacturers choose to install the rearview mirror on both sides of the car below   which may replace the inverted rearview mirror in the future
Máy ảnh nhìn bên của Tesla


4. Máy ảnh nhìn phía sau
Vị trí lắp đặt: Thông thường lắp đặt trên thân xe hoặc kính chắn gió phía sau
Máy ảnh nhìn phía sau chủ yếu được sử dụng trong quá trình lùi lại để tạo điều kiện cho người lái xe chụp hình ảnh phía sau và đạt được chức năng hỗ trợ đậu xe.
Máy ảnh phía sau từ Guangbao Technology.

5Được xây dựng trong camera.
Vị trí lắp đặt: Không có vị trí cố định nó có thể được tìm thấy trong tay lái trên gương chiếu phía sau bên trong tại cột A hoặc tích hợp vào màn hình hiển thị thiết bị.

Due to the fact that existing autonomous driving is only located at level L2 - 3Human driver intervention is also required    Therefore  the driver monitoring system DMS has become a solution in ADAS   The existing DMS solutions mainly rely on AI recognition using near - infrared cameras   This camera is located in front of the driver and can capture complete facial information

Xiang Jian: Ứng dụng sáng tạo của máy ảnh trong buồng lái thông minh
Ngoài ra, một số nhà sản xuất đã mở rộng từ các hệ thống DMS đến các hệ thống giám sát hành khách OMS có thể ngăn chặn hiệu quả trẻ em hàng sau hoặc trẻ em bị quên trong xe

Of course   the ADAS sensor of a car is not limited to the five types of cameras mentioned above   in order to achieve redundancy in the perception system and ensure safety   The host factory will basically adopt multi - sensor fusion combining millimeter wave   laser   ultrasonic and other radars   and the number of cameras is likely to increase
